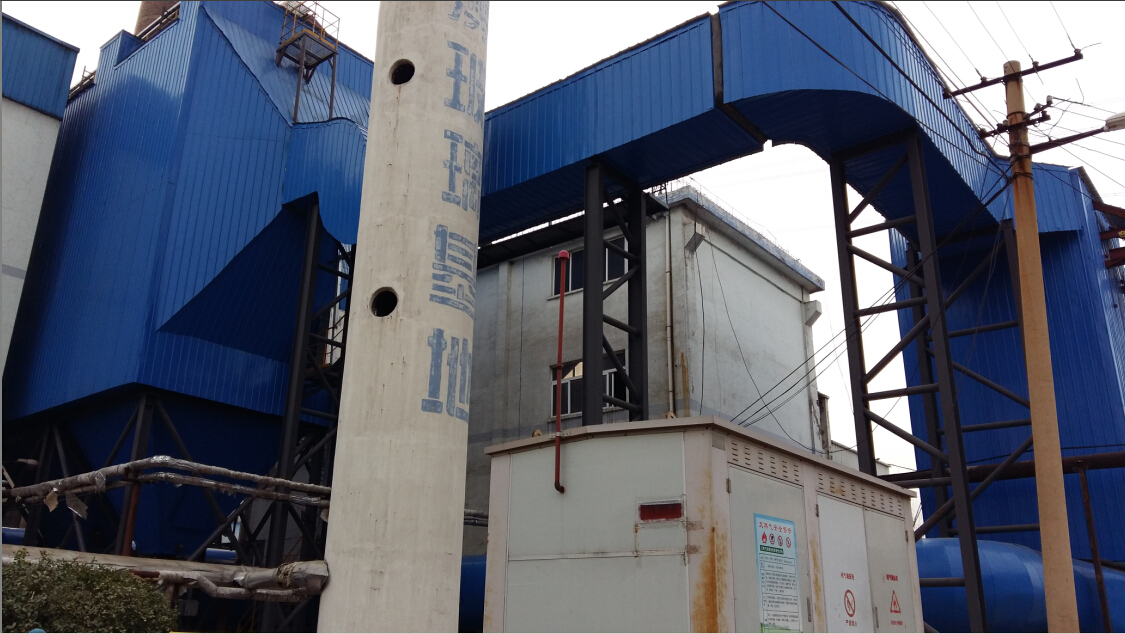

玻璃窯爐煙氣脫硝工程
發布時間：2019-04-24
瀏覽量：3382次
工藝流程簡介
玻璃窯爐出口煙氣約600℃，高壓電除塵器內煙氣溫度在350℃左右，而SCR技術的***佳溫度范圍為350—400℃，催化劑有***佳活性，脫硝效率***高。所以玻璃窯爐煙氣需部分進余熱鍋爐進行降溫后與未進入余熱鍋爐的煙氣混合，保證煙氣溫度在脫硝的***佳溫度范圍內。
（1）電除塵器
混合煙氣首先進入電除塵器進行除塵，電除塵包括除塵器本體和供電電源兩部分，當煙氣通過電除塵器主體結構前的煙道時，使其煙塵帶正電荷，然后煙氣進入設置有多層陰極板的電除塵器通道。由于帶正電荷煙塵與陰極電板的相互吸附作用，使煙氣中的顆粒煙塵吸附在陰極上，定時打擊陰極板，使具有一定厚度的煙塵在自重和振動的雙重作用下跌落在電除塵器結構下方的灰斗中，從而達到清除煙氣中的煙塵的目的。
（2）SCR系統煙氣脫硝過程
外購氨水（濃度大約20%）由氨水槽罐車運輸進廠，利用卸氨泵將氨水槽罐車的氨水直接泵送到氨水儲罐，由氨水輸送泵將氨水送入氨水噴嘴。氨水經霧化后噴入煙道氣，經靜態混合器與煙氣混合均勻，再送達脫硝裝置，各反應物向催化劑的表面擴散并進行反應。出氨水儲罐的氨水經氨水加壓泵進入氨水計量系統，氨水流量根據現場檢測的NOx排放數據，通過反饋系統自動調節和控制氨水噴射量，以保證脫氮效率的持續穩定，經脫銷后的煙氣進入原有的濕式脫硫器，經過脫硫后，各污染因子即可達到排放標準。
對于500t/d規模的玻璃生產線，在催化反應器的適當位置布置4支噴槍，經過計量后的氨水通過氨水分配系統分別進入噴槍系統。
SCR脫硝技術工藝原理：
將氨水（質量濃度20%～25%）通過霧化噴射系統直接噴入催化反應器前的適當位置，噴入的混合氣體與煙氣充分混合，在催化劑的作用下，霧化后的氨與 NOx（NO、NO2等混合物）進行選擇性催化還原反應，將NOx 轉化成無污染的N2。當反應區溫度過低時，反應效率會降低；當反應區溫度過高時，氨會直接被氧化成N2和NO，催化劑的壽命也會降低。噴氨后的主化學反應有：
4NO 4NH3 O2→4N2 6H2O
2NO 4NH3 2O2→3N2 6H2O
6NO 4NH3→5N2 6H2O
6NO2 8NH3→7N2 12H2O
除上述反應之外，在條件改變時，還可能發生以下副反應：
4NH3 3O2→2N2 6H2O
4NH3 5O2→4NO 6H2O
2NH3→N2 3H2
SO3 2NH3 H2O→(NH4)2SO4
SO3 NH3 H2O→NH4HSO4
為了提高脫NOx效率并實現NH3 逃逸***小化，滿足以下條件：在還原劑噴入的位置要適宜；在反應區域維持合適的溫度范圍；且在反應區域有足夠的停留時間。
